9217F nhựa epoxy chất lượng cao cho máy biến áp điện áp cao
Tài sảnl
Hệ thống nhựa epoxy hai thành phần, lỏng ở nhiệt độ phòng, phù hợp với quy trình đúc chân không
Sự co lại cứng thấp hơn, sự ổn định kích thước của sản phẩm cuối cùng, hiệu suất chế biến tuyệt vời và tính chất điện môi và cơ học cao.
Ứng dụng

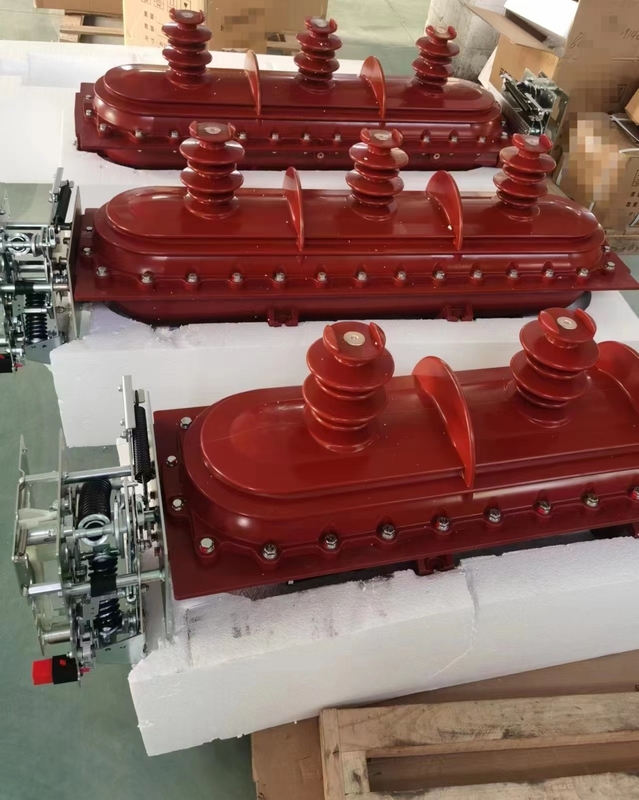

Sản phẩm cách nhiệt điện áp trung bình và cao
chẳng hạn như biến áp loại khô, biến áp dòng và điện áp 10-66kV vv
Dữ liệu sản phẩm
LE-9217F là nhựa epoxy loại BPA được sửa đổi
Tính chất | Đơn vị | Giá trị |
Sự xuất hiện | Hình ảnh | Chất lỏng màu vàng nhạt |
Độ nhớt ở 25°C | mPa.s | 2500-5000 |
Mật độ ở 25°C | g/cm3 | 1.16-1.20 |
Áp suất hơi ở 25°C | Bố | khoảng <0.01 |
Điểm phát sáng | °C | khoảng 135 |
LH-9217F là chất làm cứng chất lỏng anhydride carboxylic biến đổi
Tài sảnl | Đơn vị | Giá trị |
Sự xuất hiện | Hình ảnh | |
Độ nhớt ở 25°C | mPa.s | 400-900 |
Mật độ ở 25°C | g/cm3 | 1.17-1.24 |
Áp suất hơi ở 25°C | Bố | khoảng 0.5 |
Điểm phát sáng | °C | khoảng 140 |
Nhựa epoxy LE-9217F và chất làm cứng LH-9217F với một lượng chất điền nhất định có thể được xử lý theo các điều kiện sau khi trộn hoàn toàn trong điều kiện chân không.
Điều kiện quá trình
Các thông số xử lý | Dầu đúc chân không |
Nhiệt độ hỗn hợp nhựa epoxy / chất làm cứng | 60°C/1-2h |
Quá trình cho ăn | chân không |
Nhiệt độ nấm mốc | 80-100°C |
Thời gian đông lạnh | 3-6h |
Sau khi chữa lành | 130°C×10h |
Thời gian đông lạnh
Nhiệt độ | Thời gian đông lạnh |
tại120°C | 16-24phút |
tại140°C | 6-9phút |
tại160°C | 3-5mtrong |
Tính chất cơ khí và vật lý
Điều kiện:80°C × 4 giờ + 140 °C × 8 giờ
Lưu ý: Dữ liệu sau được thử nghiệm dựa trên tiêu chuẩn GB, và chỉ dành cho khách hàng tham khảo. Các đặc tính chi tiết nên được thử nghiệm theo các điều kiện thực tế của khách hàng.
Tính chất | Giá trị |
Khả năng dẫn nhiệt | 0.8-0.9W / mk |
Phân hủy nhiệt | > 320°C |
Thấm nước (23°C × 10 ngày) |
00,10-0,20% theo trọng lượng. |
Nước hấp thụ (100 °C × 60 phút) | 00,08-0,15% theo trọng lượng |
Kháng nổi bề mặt | 1014Ω |
Kháng khối lượng | 1015Ω.cm |
Sức mạnh dielectric | 30kV / mm |
Tỷ lệ mất mát | 0.02 |
Tính chất | Giá trị |
Tg(DSC) | 75-95°C |
Sức kéo | 65-85N/mm2 |
Sức mạnh uốn cong | 100-140N/mm2 |
Sức mạnh nén | 140-180N/mm2 |
Sức mạnh va chạm | 9-16kJ/m2 |
Sự co lại khắc phục | 00,8-1,0% |
Khả năng cháy(4mm) | HB Lớp học |
Khả năng cháy(12mm) | HB Lớp học |
Shanghai Wenyou công nghiệp co., Ltd nằm ở Quận Fengxian, Thượng Hải, Trung Quốc. Nó là một công ty chuyên nghiệp tham gia vào sản xuất, R & D, bán nhựa epoxy,chất làm cứng và các sản phẩm khácCác sản phẩm của chúng tôi bao gồm nhựa epoxy, nhựa chống cháy, chất làm cứng, chất sửa đổi ngoài trời, chất làm cứng, bột epoxy, chất làm mốc và chất lấp, chúng không chỉ được bán ở Trung Quốc, chúng cũng có thể được bán ở các nước khác.nhưng cũng được xuất khẩu sang châu ÂuĐông Nam Á, khu vực Trung Đông và Nga và các nước CIS khác.
Công ty đã vượt qua hệ thống quản lý ISO9001 và ISO14001, Liên minh châu Âu"SGS",và cũng là chứng nhận UL của Hoa Kỳ. Các sản phẩm tuân thủ các quy định an toàn ROHS và REACH,được sử dụng rộng rãi trong cách điện trong nhà và ngoài trời 10-1100KV điện áp caoVí dụ: các bộ phận cách nhiệt của bộ chuyển động điện áp cao, các cảm ứng lẫn nhau, biến áp, lò phản ứng, v.v.Tất cả các loại các thành phần điện tử và sản phẩm có thể được áp dụng cho các quy trình ứng dụng khác nhau và thiết bị đúc, ví dụ như công nghệ đúc áp suất chân không và công nghệ APG. Chất lượng của sản phẩm của chúng tôi là giải thưởng trong thị trường,và cũng thiết lập một danh tiếng tốt cho công ty của chúng tôi.
Wenyou có trụ sở tại Trung Quốc, phục vụ cho năng lượng toàn cầu, cung cấp các sản phẩm ổn định và dịch vụ chất lượng cao cho toàn thế giới.
Lưu trữ
Các thành phần phải được lưu trữ trong thùng nguyên bản kín kín và khô trong môi trường nhiệt độ 6 ~ 35 °C.thời hạn sử dụng sẽ tương ứng với ngày hết hạn được ghi trên nhãn (thường là 12 tháng)Sau ngày này, sản phẩm có thể được phân tích lại để xác nhận liệu nó có hiệu quả hay không.
Bao bì
Nhựa 20kg / thùng hoặc 240kg / thùng hoặc 1200kg / thùng, chất làm cứng 20kg / thùng hoặc 240kg / thùng hoặc 1200kg / thùng
FTrợ giúp đầu tiên
Ô nhiễm mắt bởi nhựa, chất làm cứng hỗn hợp đúc nên được điều trị ngay lập tức bằng cách rửa sạch bằng nước chảy trong 10 đến 15 phút, sau đó nên tham khảo ý kiến bác sĩ.
Các vật liệu được bôi hoặc phun trên da nên được quét sạch, và khu vực bị nhiễm bệnh sau đó được rửa sạch và xử lý bằng kem làm sạch.Quần áo bị ô nhiễm nên được thay ngay lập tứcBất cứ ai bị bệnh sau khi hít hơi nên được đưa ra khỏi nhà ngay lập tức, trong mọi trường hợp nghi ngờ gọi cho sự trợ giúp y tế.
8214FKhuyến nghị quy trình nộp đơn
1- Chuẩn bị các thành phần
1.1 Các khuôn đúc phải được làm nóng trước trong lò ở nhiệt độ 100-110 °C trong hơn 10 giờ, và trên 4000kva cuộn bộ biến áp phải được cho một thời gian làm nóng trước dài hơn,
Để đảm bảo rằng cuộn dây hoàn toàn khô và nhiệt độ của nó không dưới 80 ° C khi lắp đặt.
1.2 Bột silica phải được niêm phong ở nhiệt độ bình thường trong hơn 6 giờ trong lò nướng ở 110-120 °C.
2Các thành phần
2.1 Khử khí hỗn hợp tĩnh
2.1.1 Trộn trước
Vật liệu A (epoxy) dựa trên tỷ lệ trọng lượng, nhựa: chất lấp: bột màu 100: ((lượng bột 125 màu):lượng thích hợp, và trộn riêng biệt sau khi thêm nhựa, chất lấp và bột màu,
Nhiệt độ là 65-70 °C, khuấy và khử khí trong ít nhất 2 giờ, và 100 < p < 200pa.
Vật liệu B (chất làm cứng) dựa trên tỷ lệ trọng lượng, chất làm cứng: chất lấp 100:125, trộn riêng biệt, nhiệt độ là 65-70 °C, khuấy và khử khí không dưới 2 giờ, 100 < p < 200pa.
2.1.2 Trộn cuối cùng
Sau đó, các thành phần A và B được trộn cuối cùng, chất gia tốc không cần thiết, và vật liệu A và B được trộn với tỷ lệ 100: 100 vào bể trộn cuối cùng (hoặc hút chân không),và để trộn tốt, chúng tôi khuyên bạn nên đặt nhựa và cứng cùng một hoặc thay thế thời gian
2.1.3 Bắt đầu xáo trộn sau khi cho ăn, đảm bảo các nâng xoắn ốc có thể nâng hỗn hợp lên ô khử khí nắp với tốc độ quay của nó
2.1.4 Sau khi xáo trộn trong 15 phút, khởi động máy bơm chân không để khử khí.
2.1.5 Thời gian khử khí trộn khoảng 15-30 phút, và khử khí hoàn thành khi không có bong bóng trên bề mặt ô
3. Đánh vai
3.1 Đặt nhiệt độ bể đúc ở 80-85 °C, khởi động làm nóng trước 4-5 giờ trước khi sản xuất hàng loạt và để đảm bảo nhiệt độ của khuôn trong quá trình lắp đặt không thấp hơn 80 °C
3.2 Sau khi đúc, khuôn khô và được làm nóng trước được đẩy vào bể đúc để xử lý chân không
3.3 Nhiệt độ không gian của bể đúc là 80-85 ° C, độ chân không không dưới 300pa và thời gian xử lý chân không không dưới 2 giờ
3.4, Việc cho ăn không nên quá nhanh trong quá trình đúc. Nó có thể được dừng lại trong 10-15 phút, và chân không có thể tiếp tục trong 20-30 phút sau khi vật liệu đầy. Nếu có thể,nó có thể được áp suất bằng 0.2-0.3mpa sau khi xử lý chân không
3.5 Việc đúc hỗn hợp cuối cùng phải được hoàn thành trong vòng 90 phút. Xin kiểm soát chặt chẽ nhiệt độ và thời gian để ngăn chặn quá trình cứng của bể.Chất nhựa đơn thành phần dư thừa và chất làm cứng có thể được lưu trữ trong vài ngày, nhưng nó phải được niêm phong và nhiệt độ nên được kiểm soát tốt
