Nguồn gốc:
Trung Quốc
Hàng hiệu:
WENYOU
Chứng nhận:
ISO/UL/REACH/RoHS/CE
Số mô hình:
LE-9229/LH-9229
Băng hình
Băng hình
| Thuộc tính | Giá trị |
|---|---|
| Màu sắc | Màu vàng nhạt, trong suốt |
| Sức mạnh va chạm | Cao |
| Sự linh hoạt | Cao |
| Độ bền kéo | 50-60 MPa |
| Sức mạnh điện đệm | ≥ 25 kV/mm |
| Phân hủy nhiệt | > 320°C |
| Kháng cách nhiệt | Cao |
| Chống ẩm | Cao |

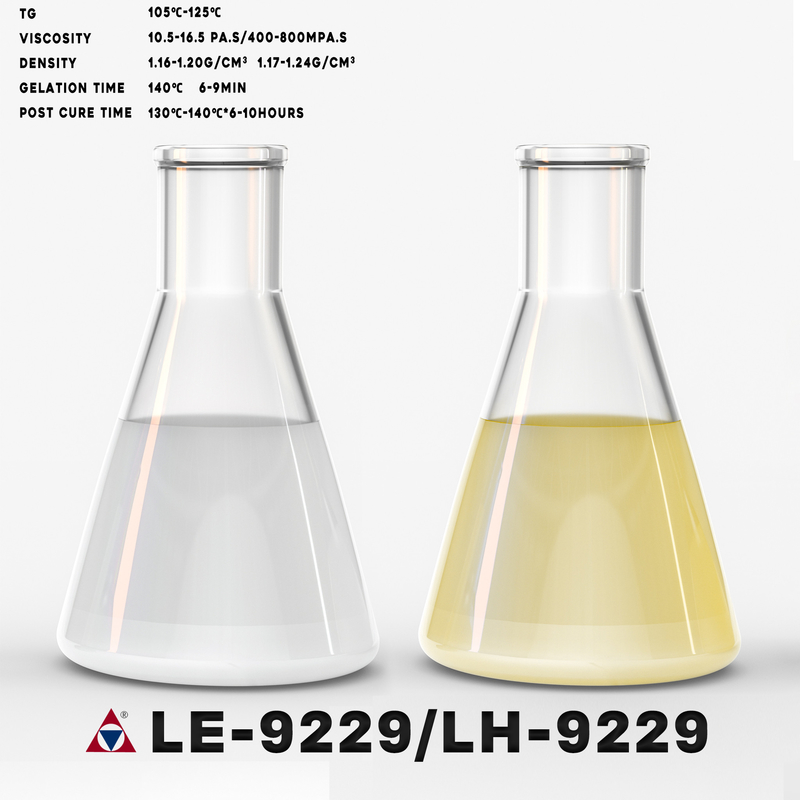

CácHệ thống nhựa epoxy LE-9229/LH-9229là một công thức cứng cao su biến đổi hai thành phần được thiết kế cho các ứng dụng cách điện đòi hỏi. Kết hợp nhựa epoxy LE-9229 và chất làm cứng LH-9229 ở độ chính xác 1:1 tỷ lệ (100 pbw mỗi) với chất lấp bột silica (280-340 pbw), hệ thống này mang lại sự ổn định nhiệt đặc biệt (Tg 105-125 °C), chống nứt và độ bền cơ học.nó hỗ trợ cả quá trình làm lạnh áp suất tự động (APG) và đúc chân không, làm cho nó phù hợp với các bộ biến đổi, vỏ cột rắn và các thành phần thiết bị chuyển mạch.
| Nhựa epoxy LE-9229 | Dầu cứng LH-9229 |
|---|---|
| Nhìn ngoài: Lỏng mỡ trắng, nhớt | Nhìn ngoài: Lỏng màu vàng nhạt |
| Độ nhớt ở 25 °C: 10,5-16,5 Pa.s | Độ nhớt ở 25 °C: 400-800 mPa.s |
| Mật độ: 1,16-1,20 g/cm3 | Mật độ: 1,17-1,24 g/cm3 |
| Điểm phát sáng: ~ 135°C | Điểm phát sáng: ~ 140°C |
| Máy móc | Giá trị | Điện / nhiệt | Giá trị |
|---|---|---|---|
| Độ bền kéo | 65-95 MPa | Kháng thể tích | 1015 Ω*cm |
| Sức mạnh uốn cong | 110-150 MPa | Sức mạnh điện đệm | 30 kV/mm |
| Sức mạnh nén | 130-190 MPa | Khả năng dẫn nhiệt | 0.8-0.9 W/m*K |
| Sức mạnh va chạm | 10-18 kJ/m2 | Nguyên nhân mất mát | 0.02 |
| Tiêm APG | Dầu đúc chân không |
|---|---|
| Nhiệt độ trộn: 40°C (1-2h) | Nhiệt độ trộn: 60°C (1-2h) |
| Nhiệt độ nấm mốc: 130-150°C | Nhiệt độ nấm mốc: 80-100°C |
| Thời gian Gel: 10-30 phút | Thời gian chữa bệnh: 3-6 giờ |
| Sau khi chữa: 130-140 °C × 6-10 giờ | Sau khi chữa: 130-140 °C × 6-10 giờ |
Gửi yêu cầu của bạn trực tiếp cho chúng tôi
