Nguồn gốc:
Trung Quốc
Hàng hiệu:
WENYOU
Chứng nhận:
ISO/REACH/RoHS/SGS/UL
Số mô hình:
LW-8229A/LW-8229b
Băng hình
Băng hình
Băng hình
| Điện áp đánh thủng | ≥25 kV/mm |
| Khả năng chống bám điện | ≥600 V |
| Tổn hao điện môi | <0.02% |
| Khả năng bắt lửa | HB (UL94) |

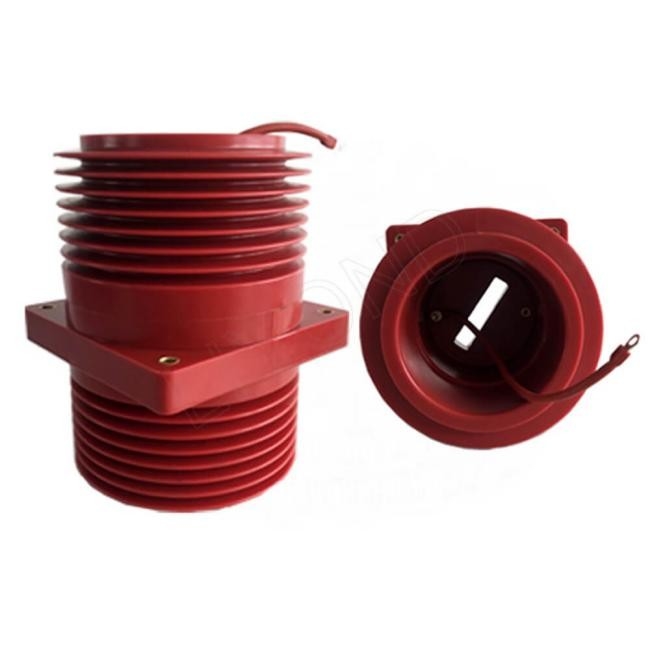

LE-9215/LH-9215 là hệ thống epoxy hiệu suất cao dành cho cách điện điện áp trung/cao (12-40.5kV). Với nhựa epoxy BPA biến tính (LE-9215) và chất đóng rắn anhydride (LH-9215), nó mang lại khả năng chống sốc nhiệt vượt trội, độ bền điện môi cao và độ bền nhiệt H-class (180°C). Được tối ưu hóa cho quy trình đúc chân không và APG trong hộp tiếp xúc, vật cách điện và thiết bị đóng cắt.
| Epoxy BPA biến tính + Chất đóng rắn Anhydride | Độ bền cơ học cao + ổn định nhiệt |
| Chất độn Silica có thể điều chỉnh (300-400 pbw) | Cân bằng độ nhớt/hiệu suất có thể tùy chỉnh |
| Cấp nhiệt H (IEC 60085) | Vận hành đáng tin cậy lên đến 180°C |
| Khả năng tương thích quy trình kép | Tích hợp đúc APG hoặc chân không liền mạch |
| Độ co ngót khi đóng rắn thấp (0.8-1.0%) | Ổn định kích thước chính xác |
| Xếp hạng dễ cháy HB (UL94) | Tăng cường an toàn cháy nổ cho các linh kiện điện |
| Khả năng chống hồ quang cao | 181-198 giây (IEC 61621) |
Được chế tạo cho cách điện HV quan trọng:
Hệ thống đã đóng rắn: LE-9215/LH-9215/Bột Silica = 100:100:350
| Chuyển đổi thủy tinh (Tg) | 105-120°C | ISO 11357-2 |
| Độ bền uốn | 100-130 MPa | ISO 178 |
| Độ bền nén | 150-200 MPa | GB/T2567 |
| Độ bền va đập | 9-14 kJ/m² | ISO 179 |
| Độ dẫn nhiệt | 0.4-0.8 W/m*K | ISO 8894-1 |
| Độ hấp thụ nước | <0.2% (100°C/60 phút) | ISO 62 |
| Điện áp đánh thủng | ≥25 kV/mm | IEC 60243-1 |
| Điện trở suất thể tích | 10¹⁵ Ω*cm | IEC 62631-3-1 |
| Khả năng chống bám điện | ≥600 V | IEC 60112 |
| Tổn hao điện môi | <0.02% | IEC 60250 |
| Khả năng bắt lửa | HB (UL94) | UL94/GB/T2408 |
| Tính kỵ nước | Lớp HC1 | IEC 62073 |
A: Đúc chân không: Đóng rắn @70-80°C/3-5h -> 90-100°C/2-4h -> Đóng rắn sau 130°C/12h
APG: Đóng rắn sau @130-150°C/10-12h sau khi đúc.
Gửi yêu cầu của bạn trực tiếp cho chúng tôi
